3차원 측정기

Laser Tracker

DRIS No.	DRIS-1-0428
시설장비등록번호	NFEC-2014-04-186852
보유기관	경북대학교
담당자
연락처
이메일

장비정보

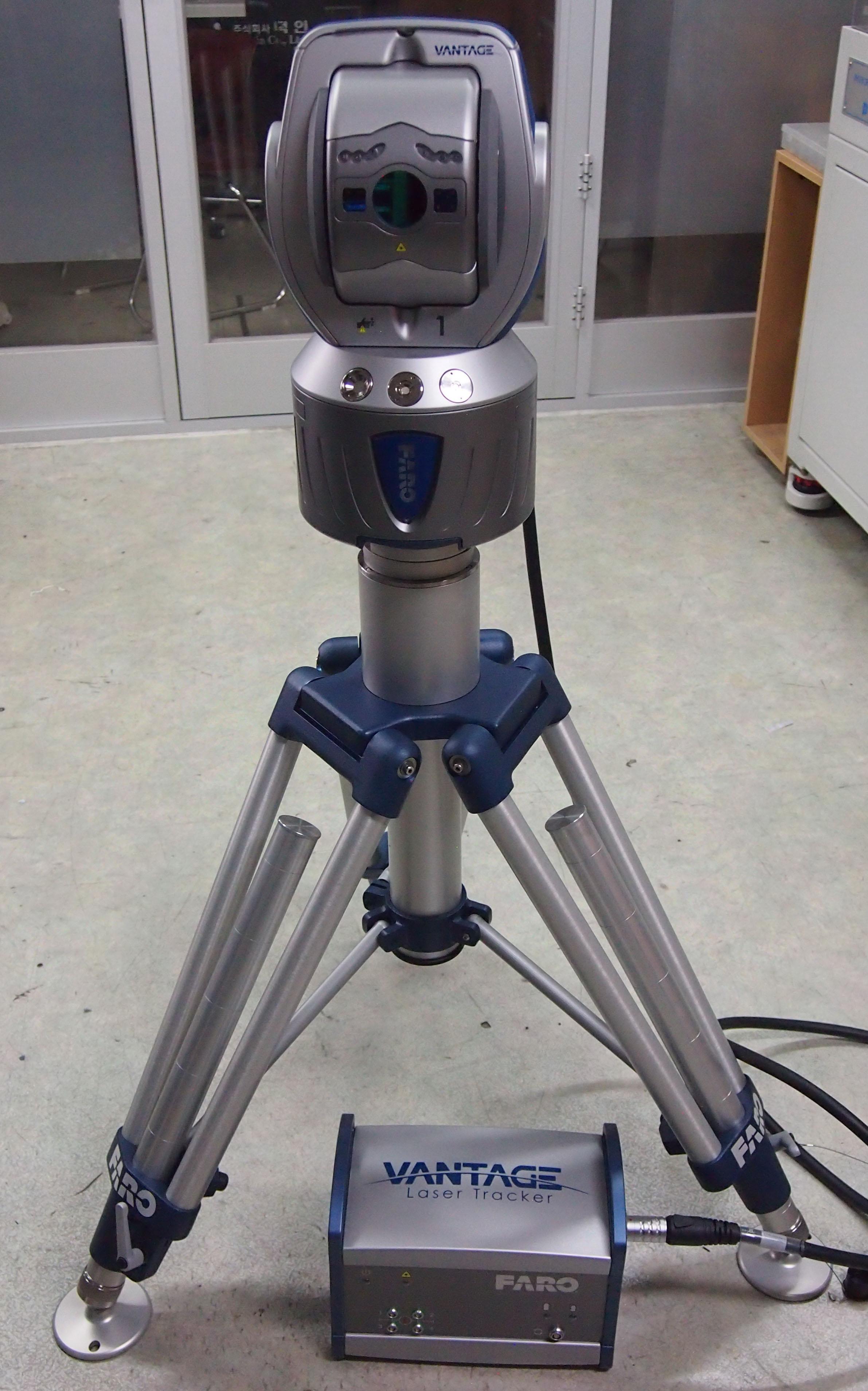

모델명	Vantage Laser Tracker	제작사	Faro
취득일자	2014-03-17	취득금액	101,022,400원
5대 미래산업 분류	UAM,반도체,로봇	활용용도	시험
표준분류	물리적측정장비 > 길이/위치측정장비 > 길이측정장비
장비위치	대구광역시 북구 대학로 80 (산격동) 1370 경북대학교 공대3호관 F2 206
장비설명	Laser Tracker는 정밀레이저를 이용하여 절대거리측정(ADM)이 가능한 장비로써 원거리 측정대상의 거리 및3 차원 측정과 반사체로부터 되돌아온 레이저로부터 측정대상의 추적이 가 비접촉 3차원 측정으로 로봇시스템의 구동자세 운동정확도 측정 및 로봇비전을 이용한 물체위치 추적 적용에 가능함.
구성 및 기능	* 장비의 구성: 레이저헤드(653~663nm 클래스II 레이저) 제어기 접이식 3각대 이동용케이스 측정 소프트웨어 * 성능 - 레이저를 이용한 비접촉식 절대거리측정시스템(ADM) - 분해능: 0.5μm - 정확도 거리: 16μm+0.8μm/m (MPE) 8μm+0.4μm/m (Typical) 각도: 20μm+5μm/m (MPE) 10μm+2.5μm/m (Typical) - 수평회전범위: ±360° - 수직회전범위: 130° (+77.9° ~ -52.1°) - 샘플링속도: 16000 samples/sec - 관측시야(FOV): 30° - 최대 각속도: 180 °/sec - 습도: 0%~95% 결로발생 안함 - 작동온도: -15 °C~50 °C
사용/활용예	- 기계보정: 자동차 항공우주 조선 등의 산업에서 기계 및 기계 공구의 재보정 및 고정식 CMM의 보정 - 로봇보정: 로봇의 정확도를 보장하여 생산라인의 신뢰성 개선을 위한 로봇 보정. 측정데이터를 수집하고 장착된 로봇을 분리할 필요없이 현장에서 재보정 - 대형부품검사: 항공우주 자동차 중장비 제조 등 대형부품의 대규모 측정 - 차원분석: 다양한 형태 및 크기의 기계부품 검사 및 3차원분석
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
