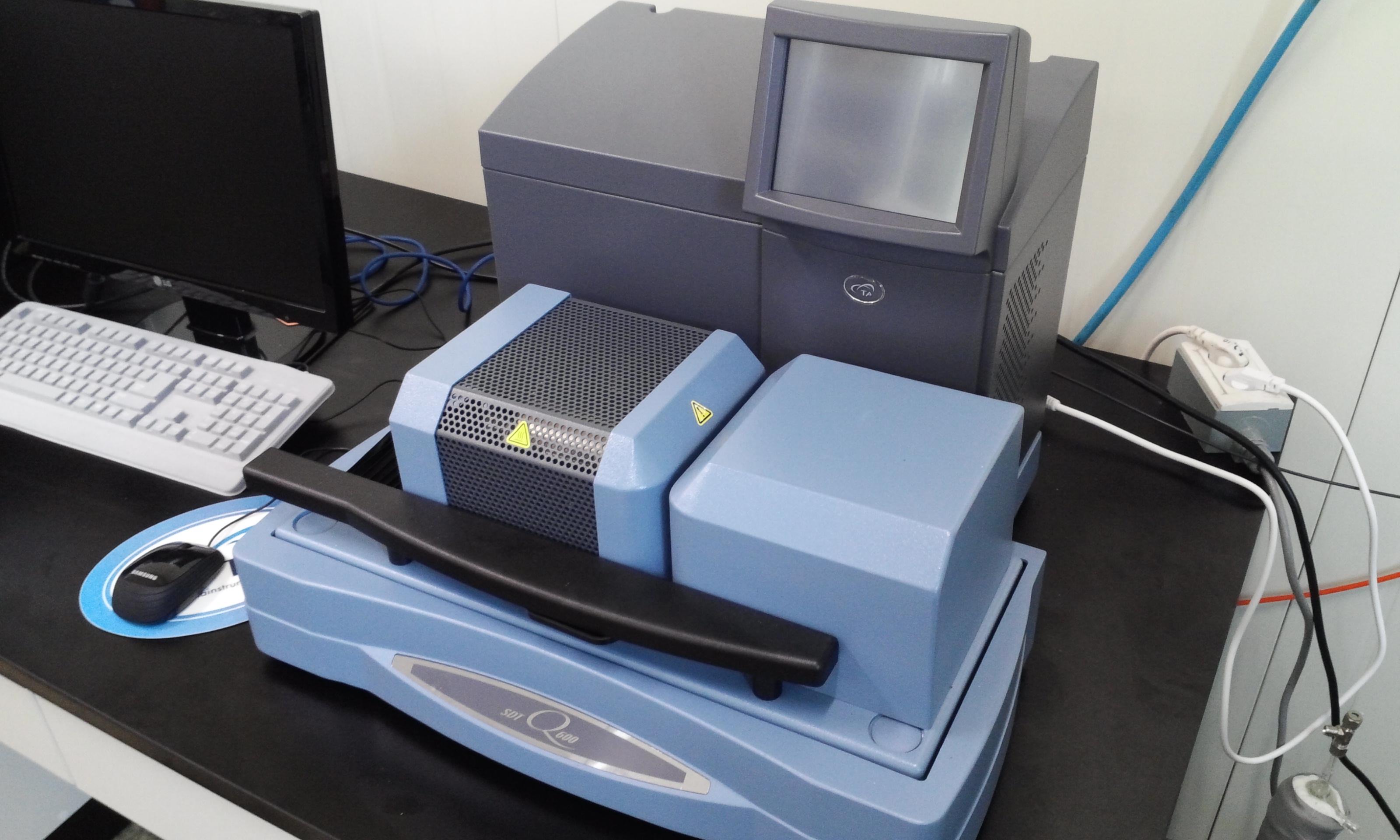

열분석장치, US/SDT Q600

TA, US/SDT Q600

DRIS No.	DRIS-1-0431
시설장비등록번호	NFEC-2013-08-182077
보유기관	경북대학교
담당자
연락처
이메일

장비정보

모델명	SDT Q600	제작사	Ta Instruments
취득일자	2013-06-27	취득금액	43,100,150원
5대 미래산업 분류	반도체,헬스케어	활용용도	시험
표준분류	물리적측정장비 > 온도/열/습도/수분측정장비 > 열분석기
장비위치	대구광역시 북구 대학로 80 (산격동) 1370 경북대학교 공대9호관 F3
장비설명	SDT Q600은 “시차주사열량계”{Differential Scanning Calorimeter(DSC)} 및 “열중량분석기” {ThermoGravimetric Analyzer(TGA)}를 동시에 측정할 수 있는 장비이며, Controller와 관련 소프트웨어등과 연결하여 하나의 열분석시스템(Thermal Analysis System )** 을 구성한다. Controller는 다음과 같은 기능을 수행하는 컴퓨터를 말한다.
구성 및 기능	* 사용자와 분석기와의 Interface를 제공한다. * 실험을 설정하고 여러 상수(Constant)를 입력하게 한다. * 실험데이터를 저장한다. * 데이터 분석용 프로그램을 실행한다. ** SDT Q600을 DSC-TGA Mode에서 사용하려면 "Thermal Solutions for Windows NT" Software Version 2.4이상이 Controller에 설치되어 있어야 하며, SDT Q600에 SDT Module Software Version 3.0이상이 설치되어 있어야한다.
사용/활용예	DSC Heat Flow Calibration은 DSC-TGA모드에서만 사용 가능하다. SDT에서 DSC Heat Flow Calibration은 Sapphire의 Heat Capacity Curve를 온도 200℃에서 1500℃까지의 범위에서 분석한 데이터를 기준으로 한다. Heat Flow Calibration을 실행하려면 2개의 Data가 필요한데 하나는 Sample쪽과 Reference쪽 에 아무것도 넣지 않은 빈 Alumina Cup(90μL)상태에서 얻은 Baseline run이고 또 하나는 시료 Cup에 Sapphire 표준시료를 넣고 실험한 Data이다. Sapphire에서 측정한 Heat Capacity 는 측정온도 범위내의 여러 온도에서 Sapphire의 문헌상의 값과 비교되어지고 E-curve를 만들기위해 수학적으로 정리(Fitted)된다. 이 E-Curve는 Zinc(아연)로 용융열(Heat of Fusion) 을 측정함으로서 확인할 수 있다. 만약 정확한 Calibration이 이루어졌다면 Zinc의 용융열 을 실험한 값은 108.7J/g ±2%로 나와야 만 한다. DSC-TGA모드에서 실험을 하려면 반드시 DSC Heat Flow Calibration이 이루어져야 한다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
