전기화학임피던스분광분석시스템

Electrochemistry Impedance Spectroscopy

DRIS No.	DRIS-19-0534
시설장비등록번호	NFEC-2013-04-177950
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

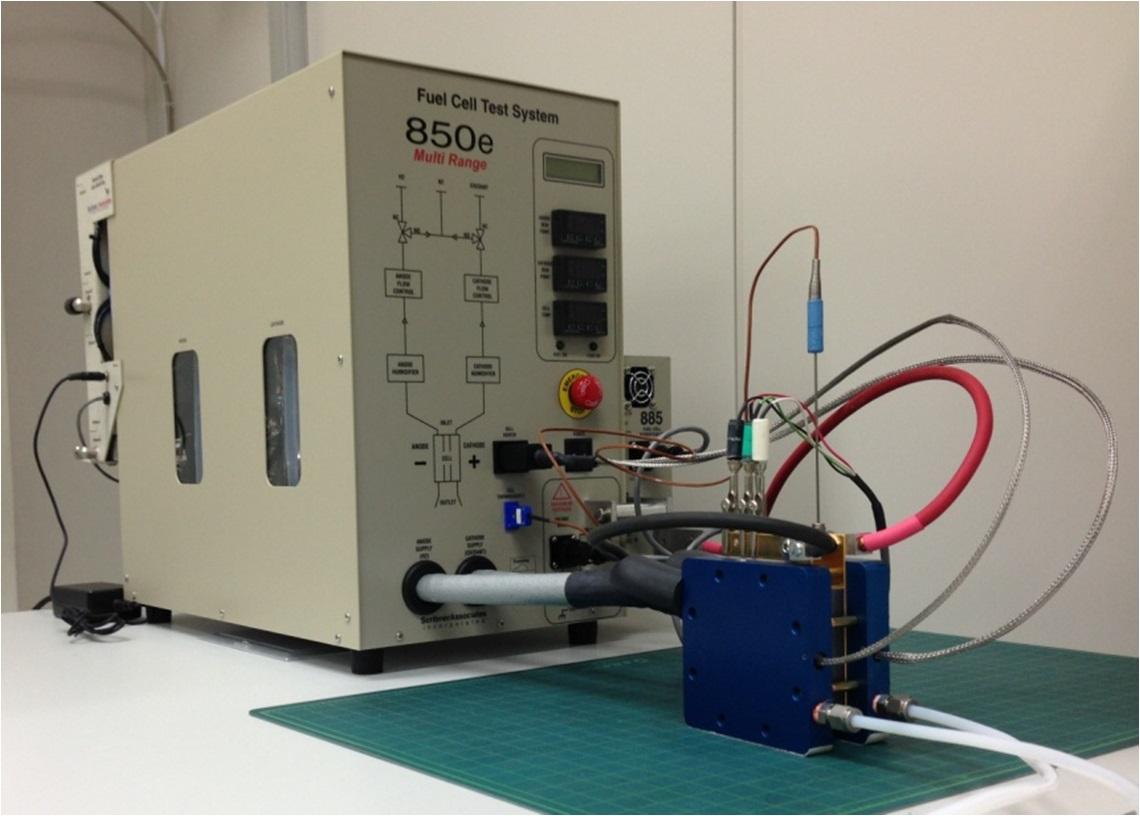

모델명	850e	제작사	Scribner Associates
취득일자	2012-12-12	취득금액	73,308,960원
5대 미래산업 분류	헬스케어	활용용도	시험
표준분류	전기/전자장비 > 측정시험장비 > 전지/충방전측정시험장비
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 3연구동 본관동 403호 전산실 F7 716
장비설명	전기화학임피던스분광분석시스템(EIS)은 연료전지 및 전기화학 디바이스의 특성을 분석하는 장치이다. EIS는 AC potential 이나 current를 전기화학 디바이스에 가하여 그 디바이스 임피던스 변화를 측정하는 장비이다. 연료전지는 대표적인 특징인 전압 손실( activiation ohmic concentration loss)를 가지고 있으며 이는 polarization I-V curve의 형태 나타난다. EIS는 측정을 통하여 이러한 polarization curv의 원천을 분리하여 측정가능하며 정량적으로 표시 할 수 있다. 이러한 측정을 통하여 연료전지는 저항 커패시터 그리고 인덕터로 연결된 등가회로로 모델링을 할 수 있다.
구성 및 기능	EIS는 크게 소형스택이나 단위전지를 구동시키기 위한 스테이션과 측정부분으로 구성되어 있다. 스테이션에서는 소형스택이나 단위전지에 구동에 필요한 연료(수소 산소)를 공급하고 온도와 습도를 조절 할 수 있다. 측정부분에서는 소형스택이나 단위전지의 임피던스 변화를 측정 기록하며 그 외에 I-V characteristic CV LSV등의 디바이스 특성을 나타내는 파라메터들의 측정 가능하다.
사용/활용예	EIS를 사용하여 새로 개발 된 단위전지의 평가를 실행 할 수 있다. 우선적으로 I-V curve를 통한 단위전지의 전체적인 성능을 평가할 수 있다. 또한 LSV니 CV를 통하여 구체적인 현상(gas crossover 촉매 활성도)등의 측정이 가능하다. 임피던스 측정을 통하여 단위전지의 각 부분(이온 교환 막 촉매 개스 확산층)등의 자세한 특성평가 가능하며 등가회로를 통한 모델링을 할 수 있다. 또한 같은 측정을 소형 스택의 평가에도 사용 가능하다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
