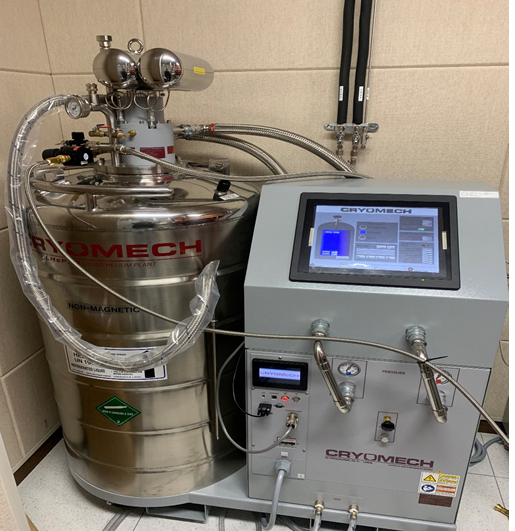

헬륨 액화 장비

Liquid Helium Plant

DRIS No.	DRIS-19-0073
시설장비등록번호	NFEC-2019-05-255982
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	LHeP15	제작사	Cryomech
취득일자	2018-11-30	취득금액	96,430,000원
5대 미래산업 분류	헬스케어	활용용도	시험
표준분류	기계가공/시험장비 > 열유체장비 > 유체발생장비
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 중앙기기FAB지원센터 F1 109
장비설명	헬륨 액화기는 극저온 환경에서 동작하는 다양한 실험기기에 사용하는 액체 헬륨을 재응축하여 사용할 수 있게 액체 헬륨을 생산하는 장비임. 헬륨 가스를 포집하여 컴프레서를 활용하여 액체를 생산함.
구성 및 기능	LHeP15 Liquid Helium Plant Cryomech model Liquid Helium Production rate : ≥15 liter/day The Liquid Helium Plant is fully assembled on a dolly and consists of the following major components: Cryorefrigeration System PT410 Cold Head (#CH40415Y05) Helium Compressor Package (Available as Water Cooled Only) CP1110, Water Cooled, 200/230VAC; 3 Ph; 60Hz (#CP1110W4FGY04) Stainless Steel Flexible Lines 1" ID, Low Noise, 3/4" Aeroquip both ends, 2.3 Ft. Long (#FL16L-7648-2.3-4K) 1" ID, Low Noise, 3/4" Aeroquip both ends, 3 Ft. Long (#FL16L-7650-2.7-4K) Cold Head Motor Cord, 6 Ft. Long (#MC-6806-6.25) Dewar Assembly (#HeDA150) 150 Liter, Stainless Steel, Liquid Helium Dewar fitted with: Pressure Regulating and Safety Devices Vacuum Jacketed, Liquid Helium SS Extraction Line, 1/2" operator (#EXTL-01) 58" Flexible length, Fill Leg 25" long, 3/8" OD, 5/16-18 UNC tip LHeP Touch screen User Interface (#HRC-01) Liquid Helium Level Control Fully Automatic Liquid Level Monitor and Pressure Controller Silicon Diode Temperature Sensor Ethernet port connectivity for remote monitoring, control, and diagnostics LHeP Level Sensor Dolly Assembly (#SKD-01) Installation and Operation Manual (#IMH070) Installation Tool Kit (#ITK017) 2 – Check Valves (#TBD) Purifier Outlet Tee (#TBD) SS Flexible Line (Purifier Outlet to LHeP) (#TBD) 1/4" ID, 1/4" quick connectors on both ends, 15Ft.Long (FL04L-76146-15) SS Flexible Line (Dewar to low Pressure Manifold) (#TBD) 3/8" ID, Aeroquip to 1/2" MNPT, 15Ft.Long
사용/활용예	극저온 환경에서 사용하는 실험장비는 액체헬륨을 냉매로 사용하여 냉각시킴. 액체헬륨이 기화하여 기기를 저온 상태로 활용할 수 있음. 기기에서 방출되는 기체를 포집기에 포집하여 다시 냉각 시켜 액체 헬륨을 생산함. 생산된 액체헬륨은 기기에 다시 사용함.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
